Quando e perchè deve essere realizzato un progetto di impianto elettrico

La progettazione prevede che siano decise, in base ad alcuni specifici parametri del posto in cui il lavoro verrà messo in opera, sia l'estensione sia la tipologia di cavi elettrici ed accessori che verranno poi installati; questo garantirà una giusta ripartizione delle sezioni dei fili nei punti in cui sarà necessaria una maggior tenuta di tensione e sezioni più ridotte dove si riterrà opportuno.

Ciò garantirà non solo la riduzione degli sprechi energetici ma, soprattutto, la totale sicurezza di avere un impianto ben fatto senza rischi di incendi, pericolose dispersioni di corrette elettrica ed eventuali danni a cose o persone.

Inoltre, un buon impianto realizzato a livello industriale o destinato ad un'attività commerciale, sarà particolarmente importante in quanto garantirà la continuità del lavoro senza interruzioni e conseguente perdite di guadagni.

La progettazione di un impianto elettrico diventa essenziale, ed obbligatoria per legge, nel caso di abitazioni civili con una potenza impegnata superiore a 6 Kw e con una superficie abitativa superiore a 400 m²; in presenza di immobili finalizzati ad attività commerciali, produttive e del settore terziario, con tensione superiore a 1000 V o, in bassa tensione con potenza impegnata di 6 Kw e nei casi in cui la superficie utile superi i 200 m³; per impianti elettrici installati in immobili anche solo parzialmente soggetti a normativa specifica del CEI, in ambienti finalizzati allo svolgimento di attività mediche o dove vi sia plausibile rischio di incendio o pericolo di eventuali scoppi.

progetto elettrico


Come procedere alla stesura del progetto e dettagli sulle informazioni da inserire

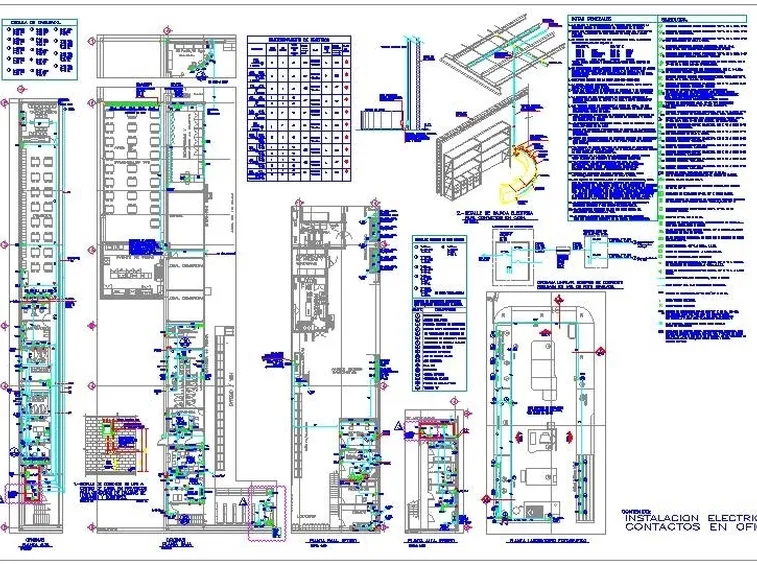

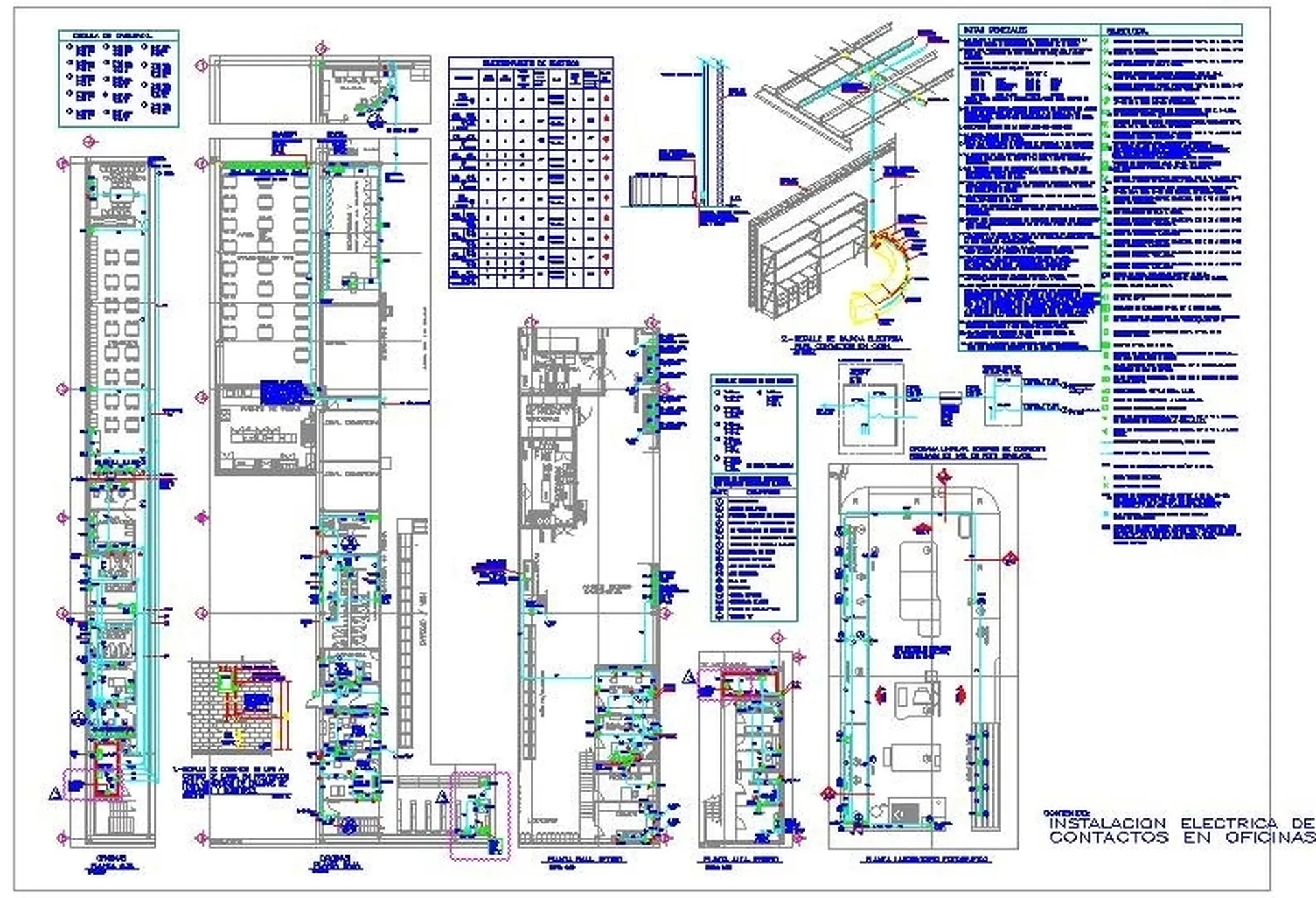

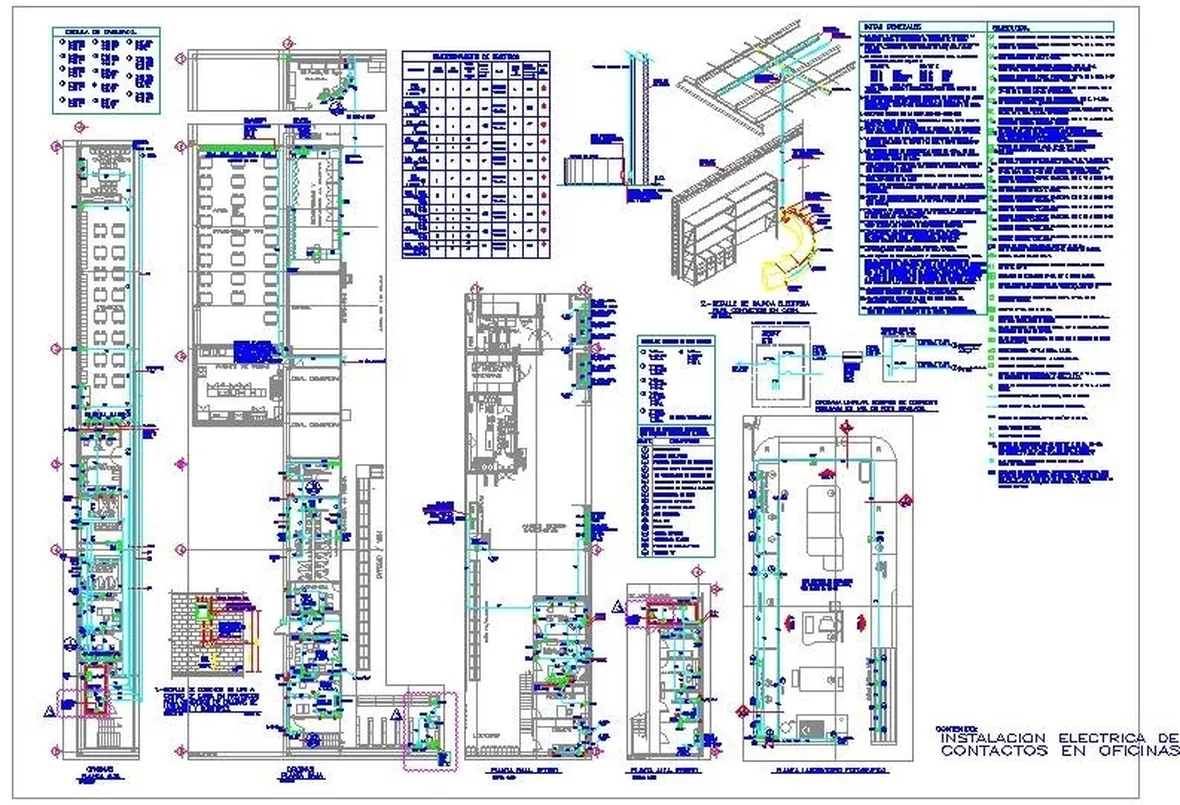

Un progetto perfettamente in linea con le vigenti norme deve essere corredato da diversi documenti tra cui: la relazione tecnica contenente la descrizione sommaria dell'intero impianto elettrico e delle sue caratteristiche, della tipologia dell'edificio in questione e la sua destinazione d'uso con riferimento al tipo ed alla natura dei carichi da alimentare, delle motivazioni per cui è stato scelto quel particolare tipo di impianto, i dati del sistema di distribuzione ed uso dell'energia elettrica, le leggi a cui l'impianto dovrà essere conforme ed eventuali vincoli, caratteristiche delle misure di protezione presenti, notizie sulle dimensioni riguardanti l'utilizzo della luce artificiale e dei suoi relativi componenti elettrici, lo schema del tipo di impianto realizzato e dei suoi componenti ed eventualmente altre informazioni ritenute importanti per la stesura dello stesso; schema elettrico generale; le potenze installate e assorbite; gli schemi delle protezioni; la lista dei componenti elettrici usati e le indicazioni sulle loro caratteristiche; lista delle condutture elettriche; schemi elettrici e degli eventuali quadri; schema planimetrico dei componenti elettrici e la loro esatta posizione sullo stesso; particolari sull'installazione come, ad esempio, il tipo di componenti usati e la disposizione dei cavi; indicazioni integrative su particolari ambienti abitativi come, ad esempio, bagni, studi medici, o luoghi esposti a rischi di scoppi o incendi; dettagli sui prezzi unitari dei componenti e loro relativi codici univoci per permetterne una facile identificazione sugli schemi stilati; informazioni dettagliate sulla quantità di materiale che verrà installato per la realizzazione dell'intero impianto elettrico, compresa la lunghezza e la sezione dei singoli cavi elettrici utilizzati; l'ordinamento per la messa in opera in totale sicurezza dell'intero progetto ed eventuali relativi lavori di manutenzione; la relazione sul sistema di protezione contro le scariche elettriche atmosferiche.

  • interruttore on-off Molti strumenti elettronici sono così comuni, così facili e frequenti da rintracciare, che in tantissimi casi si finisce per trascurarne l’importanza, la validità e la possibilità di trovarli sul merc...

  • installare parabola Per poter usufruire di un buon segnale satellitare occorre che il nostro impianto presenti una parabola, accanto alla quale andrà poi sistemato un convertitore, e un decoder....

  • interruttore Vi serviranno solamente un interrutore nuovo, un paio di cacciaviti di diversa misura, delle pinze e una sega di precisione, oltre a naturalmente degli occhialini protettivi da lavoro. Se seguirete tu...

  • citofono Procedere non è molto difficile, ma dovete seguire con attenzione tutti i vari passi qui elencati. Vi serviranno un trapano elettrico, preferibilmente cordless, nastro isolante, tasselli, metro rigido...


progetto elettrico: Utilità del contenuto del progetto

progetto elettricoL'insieme di tutti i predetti documenti, stilati correttamente e da persone qualificate, permetteranno così, a chi prenderà in carico il lavoro, di poter effettuare dei lavori di messa in opera del progetto, particolarmente dettagliati con esatti riferimenti ai dati forniti. Inoltre, sarà possibile avere, in base a quanto riportato tra le pagine di tali documenti, una stima quasi totalmente esatta, delle spese da sostenere per l'acquisto dei materiali necessari, della quantità degli stessi e, tra le altre cose, anche la possibilità futura di poter effettuare, sempre tramite tecnici specializzati, opere di manutenzione mirata.
